公司新闻

截齿刀体常用材质是什么

2018-08-10

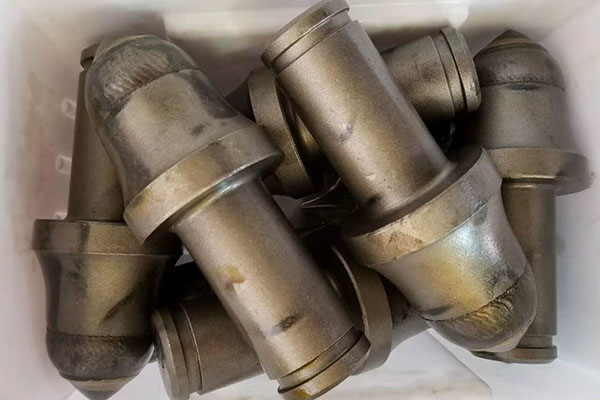

截齿在切割煤岩时承受高的周期性压应力、切应力和冲击负荷,煤的硬度虽不很高,但其中经常会遇到煤歼石等硬的矿料,切割煤岩过程中由于摩擦、冲击还会造成截齿温度升高,在如此复杂工况条件下工作的截齿,就要求其刀体既要耐磨又应具有较好的耐冲击性能。截齿刀体一般采用低合金结构钢制造。
从国内部分煤矿实际使用的进口、国产的截齿来看,刀体材质多为42CrMo、35CrMnsi等钢种,也有煤矿在采用国内新研制的 Si-M-MO 系准贝氏体钢。42CrMo 钢强度高、淬透性高、韧性好、淬火变形小、在高温时有高的蠕变和持久强度等特点。42CrMo 钢经热处理后,有较高的疲劳极限和抗多次冲击能力,低温冲击韧性良好。35CrMnsi 钢也是淬透性较好的材质,经适当的热处理后可得到强度、硬度、韧性和疲劳强度较好的综合力学性能,能适应采煤生产较复杂的工况条件。  Si-Mn-MO系准贝氏体钢是国内科研单位研制的新型截齿刀体材料的一种,其特点是经过合金成分的合理设计,使材质具有较好的热处理工艺性能,热处理后使钢的强度、韧性、耐磨性能满足截齿力学性能要求。
能够适合截齿工况条件的钢种还有很多,截齿制造过程中可根据截齿种类及具体工况选择合适的截齿刀体材质。煤炭行业截齿生产标准规定:截齿刀体硬度为 40-45HRC。在生产过程中,截齿刀体材料应通过热处理达到或超过要求规定的力学性能指标。
  42CrMo材质刀体的常规热处理工艺为:840℃油淬+360-400℃回火。  35CrMnsi材质刀体的常规热处理工艺为:880℃油淬+380-430℃回火。有条件的生产厂家也可采用 880oC 加热保温+280-320oC 等温淬火,然后空冷的热处理工艺。  Si-Mn-M。系准贝氏体钢采用的是:880℃正火+回火热处理工艺。热处理后可获得由贝氏体、铁素体和残留奥氏体组成的准贝氏体组织,具有良好的强韧性配合和高的耐磨性。有效合理的热处理可使工件的使用寿命成倍的增长。所以热处理质量优良可避免工件早期失效,可避免工件热处理返修(正火,重新淬回火,校正,去应力回火)等一系列程序。
截齿刀体常用材质是什么
(l)根据截齿工作过程中的受力状况,适合做截齿刀体材料的钢种很多,像铬铂结构钢、铬镍钥结构钢、铬钒结构钢、铬锰硅结构钢、硅锰铂系结构钢经适当的热处理后均可作为截齿刀体材料选用。
(2)有关单位对我国矿用截齿的情况调查表明 ,截齿消耗量各矿相差悬殊,刀体的失效形式各不相同。其原因除刀体本身质量外,主要是各矿的地质条件相差很大,因此建议应根据不同的工况条件,对刀体本身的力学性能进行相应的控制。
(3)截齿生产过程中,除选择合适的刀体材料外,还应对刀体的毛坯锻造及各种热处理工艺进行严格控制,确保刀体具有良好的综合力学性能。避免因刀体折断或耐磨性差而造成截齿的早期失效。
(4)截齿的堆焊材料要跟据具体矿工和刀体的材料,热处理工艺进行严格的控制,根据堆焊母体的厚度、焊丝材料、表面硬度要求来确定热处理的加热温度和保温时间,过长或过短会造成硬度偏软或偏硬,避免因时间短了应力未消除还会造成裂缝。
  关于截齿的加工技术研究与优化截齿的工艺,山德维克是认真的
