MS18-200/63矿用锚索张接机具-手动锚索张拉机具

2019-12-28

  一、概述及用途

  MS18-200/63型矿用锚索张拉机具由张拉千斤顶,手动液压泵以及高压胶管等组成,构成一组煤矿巷道预应力张拉的必备设备。通过更换钢绞线工具锚用于对直径为Φ15.24、Φ17.8、Φ18.9、或21.6mm的钢绞线锚索的安装。该机同样也适用于锚索的交通隧道、桩基工程、冶金和化工等矿山工程。 矿用锚索退锚器:用于拆卸及回收锚具、托盘、锚网和锚带等,以便即时放顶,释放压力,排除安全隐患。

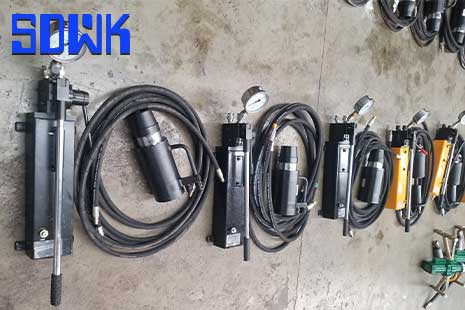

矿用锚索张拉机具图片 MS18-200/63手动锚索张拉机具图片

  二、型号及含义

  M:产品类别:矿用锚索张拉机具。  S:第一特征:液压泵动力方式:S(手动);

  18:第二特征:适应锚索公称直径(mm),取整;  200/63:主要参数:额定张拉力(kn)/千斤顶额定压力(mpa);  名称:MS18-200/63;额定拉力(KN):200;

  三、产品参数:MS18-200/63;

  整机性能参数:

  额定拉力(KN):200; 千斤顶额定压力(MPa): 63; 适应锚索公称直径(mm): 15.24/17.8/18.9;  张拉力值满量程准确度偏差:≤3%;

  张拉力测量仪表

  型式:指针式; 量程(KN):0-280; 精度等级:1.5级;

  张拉千斤顶

  缸径(mm):75; 行程(mm):150;中心孔径(mm): 20; 机重(kg):21;

  液压泵站

  系统额定工作压力(MPa):63;油箱有效容积(L):4;系统排量(ml/次):低压 14.5 高压 2.3; 机重(kg):11.5; 型式:双出口,手动式; 手摇力(N):500;
